Схема вентиляции в квартире многоквартирного дома
Зачем нужна вентиляция?Для поддержания жизнедеятельности организма человеку нужен кислород из воздуха. По этой причине требуется постоянный воздухообмен. Сколько содержится кислорода в воздухе и сколько вдыхает и выдыхает человек подробно описано в другой статье про необходимое количество кислорода для человека. Но интереснее всего, что до того как в закрытом помещении закончится кислород для дыхания наступит отравление углекислым газом. Потому что самым опасным веществом воздуха, отравление которым наступает очень быстро (1 час в закрытой комнате) является углекислый газ. Что происходит при увеличении концентрации Углекислым газом? Ответ на этот вопрос в статье про углекислый газ и его вред.
Как устроена вентиляция в типовой квартире?

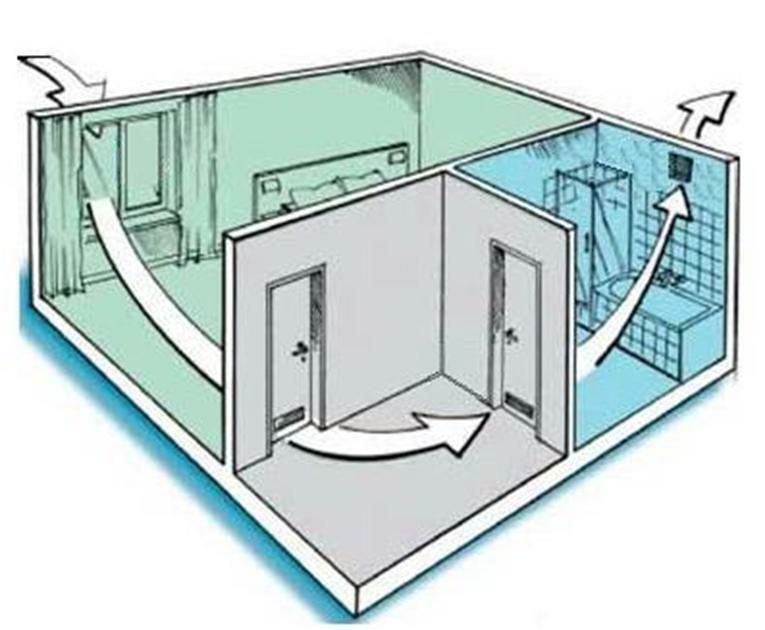

Во всех многоэтажных домах организована вытяжная вентиляция естественного типа. «Естественно» означает, что без механизмов, обеспечивающих принудительный приток и вытяжку. На основе законов физики о естественном воздухообмене рассчитываются нормы воздухообмена для городских квартир. Согласно данной системе, воздух должен поступать в жилье через дверные, оконные проемы и неплотности, открытые форточки, а удаляться через вентканалы. То есть воздух с улицы проникал через окно комнаты, затем через под дверную щель выходил в коридор, а затем удалялся через вент канал санузла или кухни. Таким образом осуществлялся воздухообмен. С учетом неплотности деревянных окон их и открывать не было необходимости для того чтобы воздух в квартире был свежим. Это простейший, малозатратный способ организации проветривания, применяющийся в большинстве многоэтажных домов. Воздух поступает в помещения через форточки, зазоры в окнах и дверях, а выводится через обустроенные в стенах здания вент каналы.
Такой принцип воздухообмена нормально работал до появления на рынке окон ПВХ, оснащенных герметичными стеклопакетами, и металлических дверей, оборудованных резиновыми уплотнителями. С одной стороны, они увеличивают теплоизоляцию, но с другой эти технические решения перекрывают поступление свежего воздуха в квартиру. Открывание окон (особенно зимой) приводит к резкому нарушению микроклимата и сквозняку. Из комнаты быстро улетучивается тепло, а с улицы врывается холодный воздух и пыль.
Проветривание не предсказуемо на последних этажах. Чтобы воздух стабильно эффективно выводился из помещения, он должен пройти по вертикальному каналу не менее 4−5 м. Это возможно на любом этаже, кроме последнего (поскольку над ним расположен чердак). Ветровая нагрузка на одну из сторон дома может вообще приводить к тому, что воздух из вытяжки дует в квартиру и происходить это может не только на последних этажах.
Вентиляция квартир, основанная на естественной подаче воздуха, в сегодняшнее время является нестабильной.
Сколько воздуха «положено человеку по закону»?
Проект вентиляционной системы дома базируется на основании расчета норм воздухообмена для разных помещений в квартирах данного многоквартирного дома. Существует свод правил СП 60.13 330.2020, который регулирует тему Отопления, вентиляции и кондиционирования. Нормы указаны в СНиП 41−01−2003. Строительные нормы воздухообмена составляют:
для кухни с газовой плитой 90 м3/час
для кухни с электрической питой не менее 60 м3/ч
для ванной комнаты 25 м3/час,
для туалета, или совмещенного санузла — 50 м3/час.
Зная данные показатели, можно подсчитать необходимый воздухообмен для конкретной квартиры, и на его основании разработать проект вентиляции, подобрать оборудование. Чтобы определить оптимальный объем притока, необходимо сопоставить нормы проветривания квартиры с ее площадью. На 1 м² жилья за 1 час должно поступать 3 кубометра воздуха. Нормы на мой взгляд весьма внушительные и выполнить их непросто. Если учесть, что вытяжных канала в обычной квартире два: на кухне и в ванной. Это отверстия диаметром по 150 мм каждое. Если посчитать что через такое сечение должно пройти не менее 100 кубометров воздуха, то в канале получится существенная скорость потока, которую не заметить невозможно. А я что-то ни у кого не замечал свиста в вент отверстиях квартиры. Наоборот, все стремиться поставить дополнительные вентиляторы. Нормативы так же не учитывают, да и не могут учесть количество людей в помещении. Таким образом, количество воздуха необходимое для нормальной жизнедеятельности нужно подбирать индивидуально под помещение с учетом количества проживающих и времени их нахождения в каждом помещении. А строительные нормы должны лишь обеспечить возможность организации воздухообмена.
То есть реальной вентиляции согласно строительным нормам обеспечить на мой взгляд на практике нереально даже если открыть все окна и двери.
Как организовать приток свежего воздуха в квартиру?
Но, поскольку современные технологии строительства исключают образование щелей для подачи воздуха, то приток воздуха необходимо организовать дополнительно.
Вариант первый и самый простой. Регулярное проветривание помещений квартиры. С учетом объёма потребления кислорода человеком и необходимости вывода углекислого газа нужно каждый час проветривать помещение открывая окна на примерно 10 минут. Делать это желательно по очереди в разных помещениях квартиры, чтобы обеспечить равномерный воздухообмен. С учетом нашего образа жизни выглядит это не совсем реально. Находясь дома необходимо обегать все комнаты, то открывая и закрывая окна. Как-то все же хочется что все это делалось автоматически.
Вариант второй. Установка приточных клапанов. Для этого в стенах, или окнах устанавливают специальные клапаны, пропускающие воздух снаружи. Данные устройства не портят внешний вид конструкции, и, благодаря звуко-отражающим козырькам, не пропускают шум из улицы.

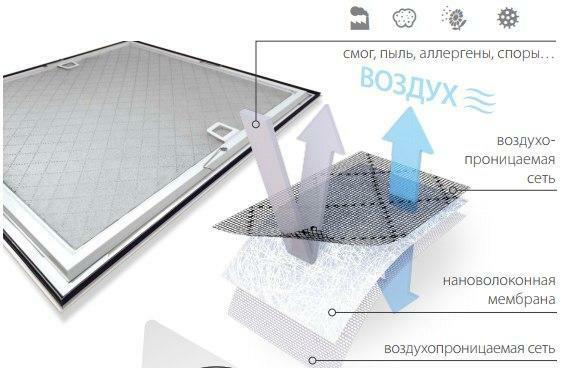

Часто устанавливают приточные клапаны в стены на уровне батарей отопления. Делается для того, чтобы согреть поступающий с улицы воздух. Также приточные устройства можно оснастить специальными электронагревателями. Предварительно в стенах делают отверстие необходимого диаметра (50−100 мм). В него вставляют клапан, зазоры между ним и стеной герметизируют. Так же устанавливаются несложные фильтры для барьера от крупной пыли. Воздухопроницаемость НЕРА фильтров незначительная и для них нужно более серьезное давление воздуха. Совсем недавно появились фильтры по типу москитных сеток способные задерживать даже смог. Нано-волкно этих устройств обеспечивает хорошую проходимость наряду с высокими фильтрующими качествами.
Основные преимущества данного вида организации притока воздуха — это небольшая стоимость, простота монтажа и обслуживания. Но эффективность функционирования клапанов зависит от того, насколько исправна вытяжка в доме. Такая организация притока обеспечивает качественный воздухообмен зимой, когда температурная разница внутри и снаружи здания большая, а тяга сильнее. Летом и при перепаде температур менее 15˚С ее работа неощутима. Каких-то приборов нет, и собственник помещения не контролирует объемом поступающего и выводимого воздуха. Подробнее об оконных фильтрах написано здесь
Вариант третий. Обустройство вытяжной вентиляции. Это когда вывод отработанного воздуха из помещений естественным путем невозможен, его откачивают механически. Для этих целей используют вентиляторы, которые встраивают в вентиляционные шахты санузлов, кухни. Они создают в помещениях разрежение воздуха, благодаря чему он затягивается извне (через открытые окна, или приточные клапана). Недостаток такой системы — это неконтролируемый объем притока, поступающего естественным путем. Его может не хватать для проживающих людей в квартире. И самое главное отсутствие фильтров на приток воздуха. Хотя, если совместить эту систему со вторым вариантом, то выйдет весьма эффективная система обмена воздуха
Вариант четвертый. Принудительная подача воздуха. Если количество воздуха, поступающего с улицы, недостаточно для потребностей жильцов, его подачу можно осуществлять принудительно. Для этого используются специальные приточные установки. В них установлена система фильтров, вентилятор для подачи воздуха и обогреватель. Для удобства управления может устанавливать дистанционная система управления и контроля качества воздуха.
Для установки оборудования в стене здания делают отверстие, соответствующее диаметру приточной установки. Обычно это 90−100 мм. При монтаже системы ее подключают к источнику электропитания. Она начинает подавать свежий воздух в помещение, а отработанный выводится естественной тягой через вент каналы. Принудительная приточная вентиляция в квартире обеспечивает чистый воздух в квартиру при любой погоде круглый год. При установке нужно обращать внимание на производимый шум и потребляемый ток. Бывают шумные и не очень экономичные модели. Благодаря подогреву притока в помещении не образуется конденсат, плесень. Недостаток системы высокая стоимость оборудования и сменных фильтров. А если вытяжные каналы не справляются с нагрузкой, или нет тяги, отработанный воздух начинает застаиваться в квартире.
